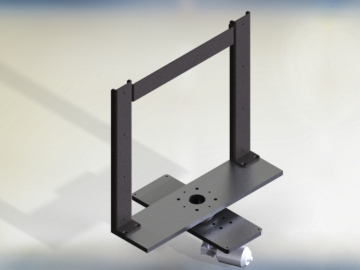

BASE ROTANTE

← torna a meccanismi a rotazione

TABELLA TECNICA

baserotantei tec 1

ROTAZIONE MANUALE OD ELETTRICA
ROTAZIONE MANUALE MAX ROTAZIONE 330 GRADI A DESTRA O SINISTRA
ROTAZIONE ELETTRICA MAX ROTAZIONE SOLO A DESTRA O SINISTRA 330 GRADI
ROTAZIONE ELETTRICA MAX ROTAZIONE SIA A DESTRA CHE A SINISTRA 180 GRADI + 180 GRADI

zeppa

MODELLI DIMENSIONI PHANTOM MAX DIMENSIONI TV SPECIFICHE
<> A B C D E F G Carico Max Alimentazione
7031 TM/TS H730 905 660 165 150 850 565 120 100kg 24v DC
7031 TM/TS H780 905 700 165 150 850 615 120 100kg 24v DC
7042 TM/TS H780 1105 780 165 150 1050 615 120 100kg 24v DC
7042 TM/TS H820 1105 820 165 150 1050 655 120 100kg 24v DC
7043 TM/TS H820 1169 820 165 150 1114 655 120 100kg 24v DC
7050 TM/TS H850 1300 850 165 150 1245 685 120 100kg 24v DC
7050 TM/TS H890 1300 890 165 150 1245 725 120 100kg 24v DC
7060 TM/TS H890 1395 890 165 150 1340 725 120 100kg 24v DC
7060 TM/TS H920 1395 920 165 150 1340 755 120 100kg 24v DC
7065 TM/TS A RICHIESTA
7080 TM/TS A RICHIESTA

CARATTERISTICHE TECNICHE

Caratteristiche Meccaniche

I cursori laterali sono esenti da manutenzione e hanno un doppio prisma per una maggiore resistenza e durata.
Trasmissione tramite motori elettrici reversibili a controllo continuo 12V & 24V DC e 115V & 230V AC.
Unità di connessione ad albero in acciaio inox calibrato tramite ingranaggio epicicloidale conico, che riduce le vibrazioni e la rumorosità.
Movimento meccanico limitato da microinterruttori regolabili, con battute meccaniche montate nel caso di un improbabile guasto.
Le staffe di supporto per gli schermi televisivi sono realizzati in acciaio inox con fori pre-forati che si allineano con la specifica marca e modello del TV.
Massima capacità di sollevamento: fino a 100 Kg

Caratteristiche Elettriche

Il cablaggio è ospitato all’interno di un rivestimento flessibile ignifugo che ne impedisce lo schiacciamento od il taglio.
I modelli con rotazione manuale o elettrica hanno dispositivi di sicurezza: il televisore non si abbassa se non è perfettamente allineato.
Altre caratteristiche importanti:
– gli ingranaggi e tutte le parti in movimento sono coperte per evitare danni.
– i componenti elettrici sono alloggiati in un contenitore impermeabile in ABS IP 66.
– tutti i componenti sono protetti da interruttore magnetotermico.
– dispositivo di sicurezza incorporato per evitare sovraccarichi o inversioni di polarità.
– Sistema pre-cablato con funzionamento tramite interruttore a due vie (non in dotazione) o con telecomando opzionale con 2 o 4 canali, a seconda del numero di funzioni.
– FREE SYSTEM SHOCK opzionale che ferma l’unità operativa immediatamente se è sottoposto a una forza eccessiva.

  •  Fabbricati ed assemblati secondo ISO: 9001 standard BREVETTO nr. 0001330426
  •  Tutte le unità sono assemblate con materiali di alta qualità come:
    Alluminio anodizzato 110 EN AW-6082/AlMg4Si 1 ed Acciaio inox 316
  •  Tutti gli articoli riportano contrassegno CE No: 2006/42/CE-93/68 CEE
